一种混凝土试块防伪标签的制作步骤

时间:2021-06-26  浏览量:1095

一种混凝土试块防伪标签的制作方法

本申请涉及混凝土试块防伪的领域,尤其是涉及一种混凝土试块防伪标签。

背景技术:

见证取样是项目质量监督跟施工质量控制的重要方式,在建设项目质量监督中发挥着重要的作用,是确保建筑工程质量评估工作的公正性、科学性、权威性的首要环节。混凝土试块用于测量混凝土抗压强度,反应混凝土结构的施工质量,在预应力试块制备完成后,需要将其送到测试单位进行检查。

为确保取样的真实性,一般会使用至如图1所示的防伪装置,防伪装置包含印刷有条形码的标示卡71和固定在标志卡71边缘且无法弯折插入混凝土中的插腿72。在混凝土试块未凝固时,将各个插腿72进行弯折,然后插入至混凝土中,使标识卡71与混凝土接触,待混凝土凝固后,防伪装置和混凝土试块连为一体,然后再现场对固定有防伪装置的混凝土试块拍照。二维码上存储有该混凝土试块的基本信息,通过对二维码扫描获取该混凝土试块的基本信息,以及在现场录制的图片中防伪装置在混凝土试块上的位置的对比,即可识别混凝土试块是否被掉包,从而确保取样的真实性。

针对上述中的相关科技,发明人认为存在有必须将插腿进行弯折后能够插入混凝土中,过程麻烦的缺陷。

技术推动要素:

为了变得便捷的将二维码贴纸固定在混凝土试块上,本申请提供一种混凝土试块防伪标签。

本申请提供的一种混凝土试块防伪标签采用如下的技术方案:

一种混凝土试块防伪标签,包括粘附板、粘附在粘附板上的条形码贴纸和插脚,所述插脚包括修改在所述粘附板上的插入杆和修改在所述插入杆上的圆形块,所述插入杆位于所述粘附板远离所述二维码贴纸的一面,所述锥形块位于所述插入杆远离所述粘附板的一端,所述锥形块紧靠所述插入杆一端的半径小于所述锥形块远离所述插入杆的一端。

通过引入上述科技方案,在混凝土试块还未凝固时,直接将插脚插入混凝土中,然后按压粘附板,使粘附板与混凝土接触,待混凝土凝固时,粘附板与混凝土试块连为一体,从而让二维码贴纸与混凝土试块固定,方便快捷。

优选的,所述粘附板上设置有挡圈,所述挡圈将二维码贴纸的周侧包围。

通过引入上述科技方案,在过于按压粘附板时混凝土标签,挡圈会将混凝土挡住,尽量减少了二维码贴纸被污染,影响后续使用。

优选的,所述粘附板上修改有加固环混凝土标签,所述加固环的表面与所述粘附板的外缘连接。

通过引入上述科技方案,将二维码贴纸固定在混凝土试块上时,可以按压粘附板,直至加固环的上表层被混凝土浸没,使防伪标签与混凝土试块的接触面积减少,使防伪标签更坚固的黏结在混凝土试块上。

优选的,所述二维码贴纸上附着有透明的防水膜。

通过引入上述技术方案,尽量减少了二维码贴纸被水打湿,对二维码图案产生影响。

优选的,所述防水膜上附着有透明的耐磨层。

通过引入上述技术方案,尽量减少了在运输中途可能会对防水膜形成的刮磨。

优选的,所述锥形块上修改有导入杆,所述导入杆位于所述锥形块远离所述插入杆的一端。

通过引入上述科技方案,对锥形块的插入起至导向作用,使插入杆更好的插入至混凝土中。

优选的,所述加固环的外壁上开设有斜面,所述加固环靠近所述二维码贴纸的一面的面积小于所述加固环远离所述二维码贴纸的一面的面积。

通过引入上述科技方案,减小加固环底面与混凝土的接触面积,并且斜面起至了引流作用,使加固环更容易浸没到混凝土中。

优选的,所述加固环上增设有弧形,所述圆角位于所述斜面的上边缘跟下边缘。

通过引入上述科技方案,在将加固环按压到混凝土中时,圆角对混凝土起到引流作用,使加固环非常易于浸没到混凝土中。

优选的,所述加固环远离所述二维码贴纸的一面设置有接触块。

通过引入上述科技方案,增加了防伪标签与混凝土的接触面积,使防伪标签很坚固的黏结在混凝土试块上。

综上所述,本申请包括下列至少一种有益技术效果:

1.在混凝土试块还未凝固时,直接将插脚插入到混凝土中,按压粘附板使粘附板与混凝土接触,等混凝土凝固后,粘附板与混凝土试块连为一体,从而让二维码贴纸固定在了混凝土试块上,方便快捷;

2.在对粘附板进行按压时,可按压到混凝土将加固环浸没,增加了防伪标签与混凝土试块的接触面积。

附图说明

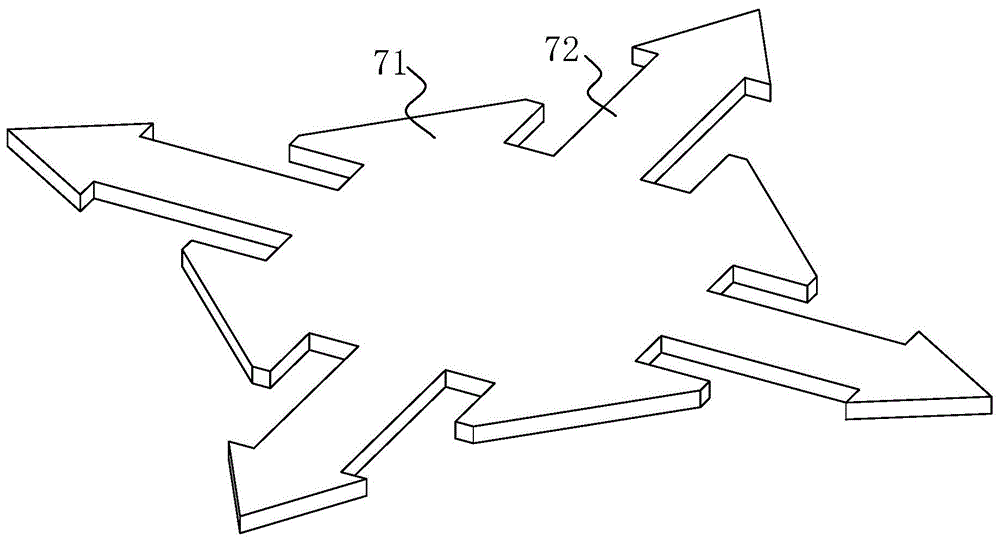

图1是背景技术中所提防伪标签的结构示意图。

图2是本申请中防伪标签的爆炸示意图。

图3是插脚的示意图,重在体现导入杆。

图4是防伪标签的侧视图,重在体现接触块。

图5是防伪标签的结构示意图。

附图标记表明:1、粘附板;2、二维码贴纸;3、插脚;31、插入杆;32、锥形块;4、挡圈;5、加固环;61、防水膜;62、耐磨层;63、导入杆;64、接触块;71、标识卡;72、插腿。

具体实施方法

以下结合附图1-3对本申请作进一步具体表明。

本申请实施例公开一种混凝土试块防伪标签。参照图2,防伪标签包含粘附板1、粘附在粘附板1上的二维码贴纸2和插脚3,二维码贴纸2上附着有透明的隔热膜61,透明的隔热膜61上附着有透明的耐磨层62。

参照图2和图3,插脚3包括固定在粘附板1远离二维码贴纸2一面上的插入杆31和固定在插入杆31上的圆形块32,锥形块32位于插入杆31远离粘附板1的一端,锥形块32靠近插入杆31一端的半径小于锥形块32远离插入杆31的一端。插脚3的设计可以便捷的将防伪标签连接在混凝土试块上。为更好的将锥形块32按压到混凝土中,锥形块32远离插入杆31的一端固定有导入杆63,导入杆63位于锥形块32远离插入杆31的一端。

参照图2,粘附板1上固定有挡圈4,挡圈4将二维码贴纸2的周侧包围,挡圈4呈四方形,在混凝土与二维码贴纸2接触前必须先越过挡圈4,尽量减少了混凝土对二维码图案产生污染。

参照图4跟图5,粘附板1上设有加固环5,加固环5的表面与粘附板1的外壁固定连结,加固环5无法降低防伪标签与混凝土试块的接触面积,使防伪标签很坚固的黏结在预应力试块上。加固环5的外壁上开设有斜面,加固环5远离二维码贴纸2的一面的体积大于加固环5靠近二维码贴纸2的一面的体积,斜面对混凝土起到导向作用,使加固环5无法被易于的按压进混凝土中,为非常易于的将加固环5浸没在混凝土中,加固环5上设立有弧形,圆角位于斜面的上边缘跟下边缘,对混凝土起到了引流作用。加固环5远离二维码贴纸2的一面固定有多个接触块64,增加了防伪标签与混凝土试块的接触面积。

本申请实施例一种混凝土试块防伪标签的实施原理为:在混凝土试块还未凝固时,将导入杆63插入混凝土,然后按压粘附板1,使插脚3完全处于混凝土中,然后再次按压粘附板1,使加固环5被混凝土浸没即可,带混凝土凝固后,防伪标签被结实的黏结在混凝土试块上。

以上均为本申请的较佳实施例,并非依此限制本申请的保护范围,故:凡依本申请的结构、形状、原理所做的等效变化,均须包括于本申请的保护范围之内。
